透水混凝土簡介

   透水混凝土是由骨料、高標號水泥、摻合料，水性樹脂、彩色強化劑、穩(wěn)定劑及水等拌制而成的一種多孔輕質(zhì)混凝土，由粗骨料表面包覆一薄層漿料相互粘結(jié)而成孔穴均勻分部的蜂窩狀結(jié)構(gòu)，故具有透氣、透水和重量輕的特點。

美尼達透水混凝土優(yōu)勢

1.保質(zhì)保量。美尼達十余年專業(yè)經(jīng)驗，采用新型技術(shù)，故透水混凝土材料耐用牢固不褪色，效果美觀，透水性能好，保質(zhì)十五年。

2.價格實惠。美尼達透水混凝土材料均為廠家直銷，沒有中間代理商賺差價，享受低采購價格的實惠

3.施工無憂。免費技術(shù)指導，多種施工方案助您施工順利，服務(wù)更方便

4.案例豐富。各地均有施工案例，效果看得見

透水混凝土材料

透水混凝土膠結(jié)料是以高強度硅酸鹽水泥為基料,配以多種助劑增加強度與粘結(jié)力組成的粉狀料,并可按用戶要求加入無機耐磨顏料,使其和碎石、水按照一定比例混合后,組成不同色彩的水混凝土面層

透水混凝土保護劑規(guī)格為25kg桶，無色透明油性材料。引進技術(shù)配方，由聚氨酯丙烯酸樹脂和固化劑組成。按一定比例和專業(yè)工具噴霧涂刷，使得透水混凝土表面層增加一層抗紫外線的耐磨涂層

美尼達透水混凝土特性

一、高透水性 透水地坪擁有15%-25%的孔隙，能夠使透水速度達到31-52升/米/小時，遠遠高于有效的降雨在良好的排水配置下的排出速率。

二、高承載力 ，透水地坪的承載力能夠達到C20-C25混凝土的承載標準，高于一般透水磚的承載力。

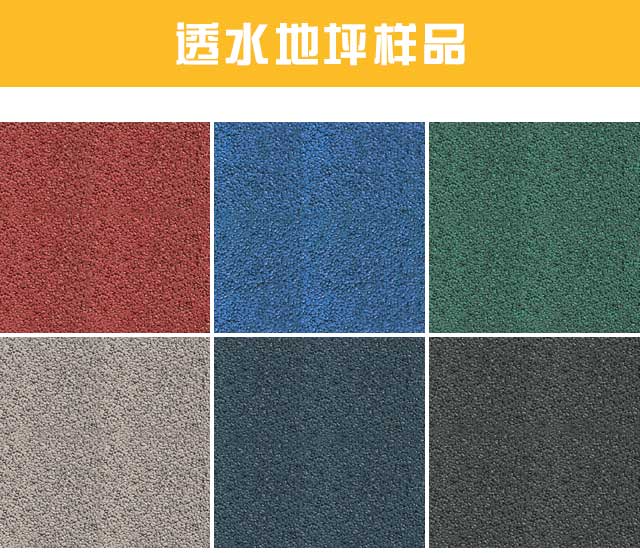

三、良好的裝飾效果 透水地坪擁有色彩優(yōu)化配比方案，能夠配合設(shè)計師獨特創(chuàng)意，實現(xiàn)不同環(huán)境和個性所要求的裝飾風格。這是一般透水磚很難實現(xiàn)的。

四、易維護性 人們所擔憂的孔隙堵塞問題是沒有必要的，特有的透水性鋪裝系統(tǒng)使其只需通過高壓水洗的方式就可以解決。

五、抗凍融性 透水性鋪裝比一般混凝土路面擁有更強的抗凍融能力，不會受凍融影響面斷裂，因為它的結(jié)構(gòu)本身有較大的孔隙。

六、耐用性 透水性地坪的耐用耐磨性能優(yōu)于瀝清，接近于普通的地坪，避免了一般透水磚存在的使用年限短，不經(jīng)濟等缺點。

七、高散熱性 材料的密度本身較低（15-25%的空隙）降低了熱儲存的能力，獨特的孔隙結(jié)構(gòu)使得較低的地下溫度傳入地面從而降低整個鋪裝地面的溫度，這些特點使透水鋪裝系統(tǒng)在吸熱和儲熱功能方面接近于自然植被所覆的地面。

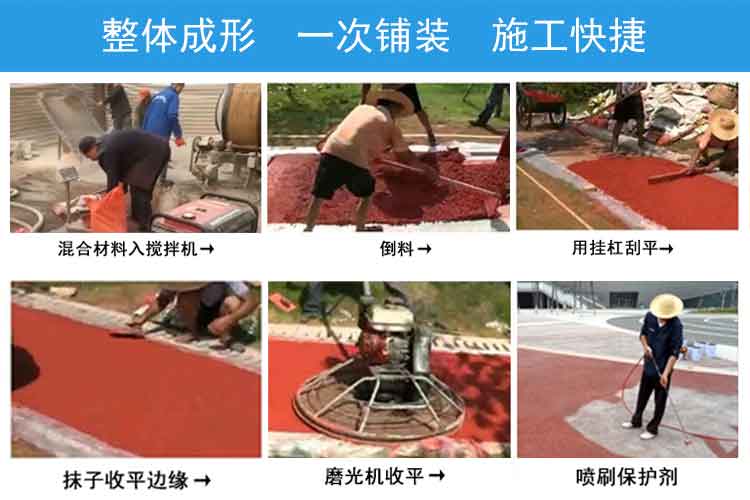

透水混凝土施工工藝

1.攪拌：透水地坪拌合物中水泥漿的稠度較大，且數(shù)量較少，為了使水泥漿能保證均勻地包裹在骨科上，宜采用強制式攪拌機，攪拌時間為5min以上。

2.澆筑：透水地坪在澆筑之前，路基必須先用水濕潤。否則透水地坪快速失水份會減弱骨料間的粘結(jié)強度。由于透水地坪拌合物比較干硬，將拌和好的透水地坪和好的透水地坪材料鋪在路基上鋪平即可。

3.振搗：在透水地坪澆注過程中不宜強烈振搗或夯實。一般用平板振動器輕振鋪平后的透水性混凝土混合料，但必須注意不能使用高頻振搗器，否則會使混凝土過于密實面減少孔隙率，影響透水地坪的透水效果。同時高頻振搗器也會使水泥漿體從粗骨料表面離析出來，流入底部形成一個不透水層，使材料失去透水性。

4.輥壓：振搗以后，應(yīng)進一步采用實鋼管或輕型壓路機壓實壓平透水混凝土拌合料，考慮到拌合料的稠度和周圍溫度等條件，可能需要多次輥壓，但應(yīng)注意，在輥壓前必須清理輥子，以防粘結(jié)骨料。

5.養(yǎng)護：透水地坪由于存在大量的孔洞，易失水，干燥很快，所以養(yǎng)護非常重要。尤其是早期養(yǎng)護，要注意避免地坪中水分大量蒸發(fā)。通常透水混凝土拆模時間比普通混凝土短，如此其側(cè)面和邊緣就會暴露于空氣中，應(yīng)用塑料薄膜或彩條布及時覆蓋路面和側(cè)面，以保證濕度和水泥充分水化。透水地坪應(yīng)在澆注后1天開始灑水養(yǎng)護，淋水時不宜用壓力水柱直沖混凝土表面，這樣會帶走一些水泥漿，造成一些較薄弱的部位，但可在常態(tài)的情況下直接從上往下澆水。
